Installer correctement une solution AeroXSense
Bienvenue dans la formation destinée aux Installateurs Partenaires AeroXSense. Cette première partie présente le fonctionnement de la solution, le dimensionnement, le choix de la gamme, l'analyse de l'installation, l'implantation du dispositif et du câble de détection, ainsi que les principales erreurs de pose à éviter.
Une protection automatique directement dans le volume à protéger
Les solutions AeroXSense protègent directement de petits volumes électriques. Lorsqu'un départ de feu ou une élévation de température correspondant au seuil d'activation est détecté, le dispositif se déclenche automatiquement et l'agent extincteur est diffusé dans le volume protégé.
Protection localisée
Le dispositif est installé directement dans le tableau, coffret, armoire ou équipement technique à protéger.
Déclenchement automatique
L'objectif est d'intervenir au plus près du départ de feu avant sa propagation hors du volume protégé.
Action dans le volume
Une fois déclenché, l'agent extincteur est diffusé directement dans le volume protégé.
Une protection complémentaire
AeroXSense ne remplace pas les protections électriques réglementaires. Le disjoncteur et la protection différentielle remplissent une fonction électrique, mais ne constituent pas un système automatique d'extinction. L'extincteur portatif nécessite une intervention humaine. AeroXSense ajoute une intervention automatique directement dans le volume où le départ de feu peut apparaître.
Dimensionner avant d'installer
La première étape d'une installation professionnelle est toujours le dimensionnement. La référence ne se choisit pas uniquement selon la taille apparente du tableau : il faut déterminer le volume réel à protéger.
Renseignez la largeur, la hauteur et la profondeur intérieures. Le calculateur AeroXSense détermine le volume et oriente vers la référence adaptée. Les compartiments séparés entre lesquels l'aérosol ne peut pas circuler librement doivent être étudiés comme des volumes distincts. AeroXSense peut réaliser ou valider le dimensionnement des configurations atypiques ou complexes.
Choisir la gamme appropriée
Différentes capacités permettent de protéger des volumes allant du petit coffret électrique jusqu'à l'armoire industrielle. Pour les tableaux résidentiels, plusieurs formats s'adaptent aux dimensions et au nombre de modules. Pour les applications professionnelles, différentes capacités couvrent les coffrets et armoires de quelques dizaines à plusieurs centaines de litres. La gamme Industrie permet de protéger des volumes plus importants et peut être complétée par les solutions destinées aux grandes installations.
Observer l'installation avant la pose
Avant de sortir le produit de son emballage, identifiez les zones présentant le plus de risque d'échauffement : borniers, connexions, contacteurs, alimentations, protections, transformateurs, variateurs, électronique de puissance et composants soumis à une charge importante.
Ne placez pas le dispositif simplement là où il reste de la place. Évitez une implantation derrière une masse de câbles, un appareil, une cloison ou tout obstacle à la diffusion. Dans un tableau résidentiel, le plastron peut limiter la circulation verticale : recherchez une implantation permettant une diffusion latérale efficace. Dans une armoire professionnelle, tenez compte des séparations physiques, goulottes, platines et de la densité des équipements.
Une fixation fiable commence par une surface correctement préparée
Nettoyer
Nettoyez la surface.
Dépoussiérer
Retirez les poussières.
Dégraisser
Supprimez les traces grasses.
Sécher
Vérifiez que la zone est sèche, stable et régulière.
Évitez la fixation sur un câble, une surface mobile, une mousse ou une zone présentant une mauvaise adhérence. La fixation adhésive permet une installation rapide sans perçage du coffret mais nécessite une préparation correcte du support.
- Validez l'emplacement avant de retirer la protection adhésive.
- Retirez la protection.
- Positionnez le dispositif.
- Appliquez une pression franche et régulière sur toute la surface de collage.
- Évitez de coller, décoller puis recoller.
- Vérifiez que le dispositif est stable et correctement fixé.
- Vérifiez que les zones de diffusion restent dégagées.

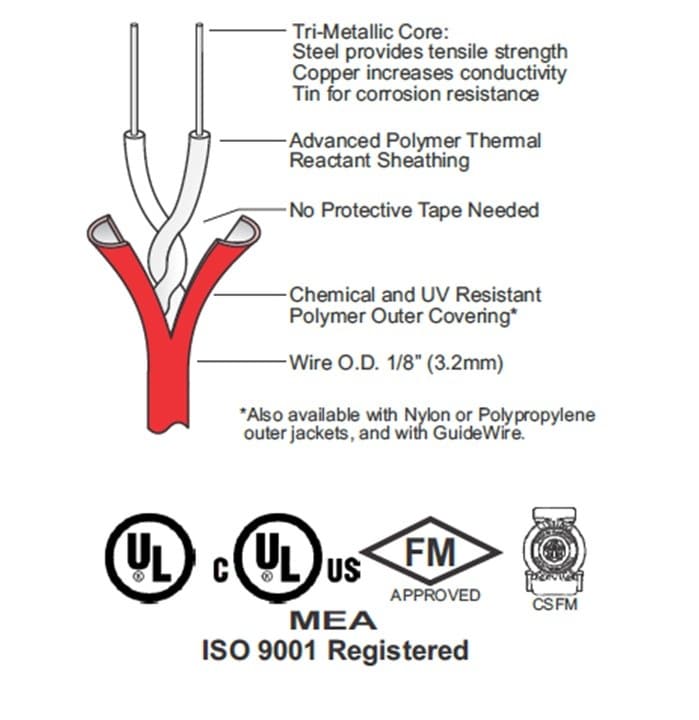

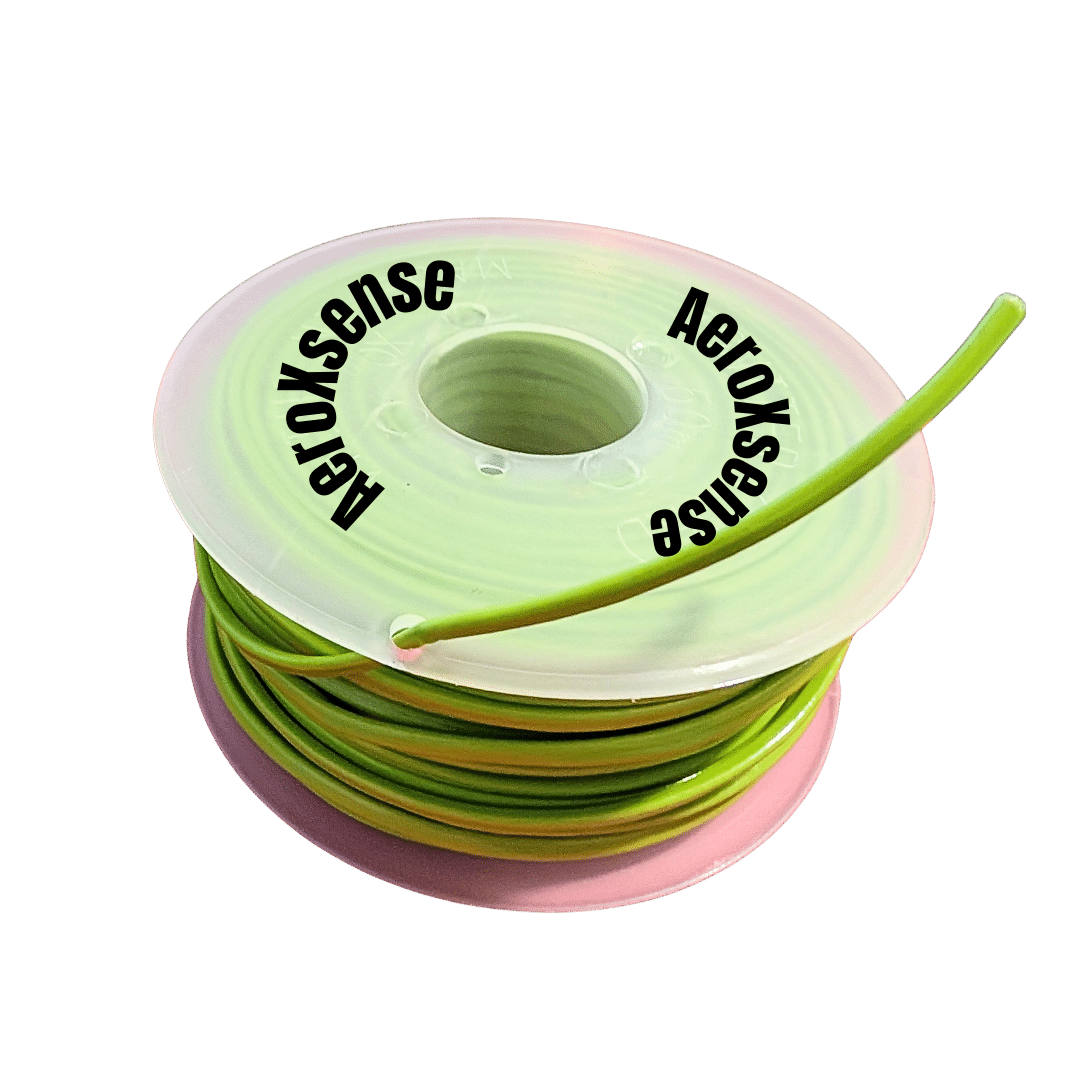

Installer correctement le câble de détection
Lorsque la référence dispose d'un câble de détection thermique, son implantation est essentielle. Le câble doit parcourir la zone à surveiller et passer à proximité des principaux points susceptibles de présenter une élévation anormale de température.
Cheminement
Conservez un cheminement propre. Le câble peut suivre les zones de protections et de connexions pour assurer une surveillance cohérente. L'extrémité et les éléments de terminaison restent en place conformément à la configuration du produit.
À proscrire
Ne pas écraser, fortement plier, coincer sous un appareil, prendre dans une porte ou soumettre le câble à une contrainte mécanique permanente.
Penser la couverture globale du tableau
Ne concentrez pas toute la détection sur une seule rangée lorsqu'un tableau comporte plusieurs zones susceptibles de chauffer. Le cheminement doit permettre une surveillance cohérente du volume et le dispositif doit être positionné afin que l'aérosol puisse atteindre les différentes zones.
Une armoire industrielle ne s'analyse pas comme un petit tableau résidentiel
Volume
Compartiments
Obstacles internes
Zones de puissance
Ventilation
Ouvertures permanentes
Répartition des risques
Couverture homogène
Une grande armoire peut nécessiter plusieurs générateurs.
Les principales erreurs à éviter
Les fondamentaux de pose sont maintenant couverts
La partie 2 poursuit la formation avec les séquences 14 à 30 : fonctionnement autonome, report d'information, coupure d'alimentation, communication, supervision, contrôle final, maintenance, traçabilité, rôle de l'Installateur Partenaire et validation des connaissances.
De la protection autonome à la supervision multisite
Cette seconde partie présente les différents niveaux d'intégration AeroXSense : fonctionnement autonome, report d'information, coupure d'alimentation, communication radio, notifications, supervision multi-niveaux et multisite. Elle se termine par le contrôle de l'installation, la maintenance, la traçabilité et la validation des connaissances.
Une installation peut rester 100 % autonome
Dans sa configuration la plus simple, la protection AeroXSense peut fonctionner de manière totalement autonome. La fonction d'extinction ne nécessite pas d'alimentation électrique externe.
Protection locale
Le dispositif protège directement le volume dans lequel il est installé.
Sans alimentation externe
La fonction d'extinction ne dépend pas du maintien de l'alimentation électrique de l'installation protégée.
Architecture simple
Cette configuration répond à de très nombreuses applications.
Ajouter de l'information, une action ou une communication
Transmettre le déclenchement
Le déclenchement de la protection peut être transmis à un équipement externe : centrale, automate, supervision, système de sécurité, GTB ou équipement compatible avec le mode de report prévu.
Le système d'extinction reste autonome. Le report ajoute une information exploitable par l'environnement technique du client.
Associer extinction et mise hors tension
Selon l'application, il peut être pertinent de provoquer une coupure de l'alimentation de l'équipement protégé. Cette fonction doit être étudiée selon l'installation, les contraintes d'exploitation et les règles applicables au site.
Elle n'est pas ajoutée systématiquement.
Communiquer sans câbler chaque équipement
Le dispositif installé dans le coffret ou l'armoire peut communiquer avec un boîtier relais. Celui-ci assure la transmission des informations vers la plateforme de supervision.
Cette architecture évite de tirer un câble de communication entre chaque équipement protégé et le système de supervision.
Remontée d'informations, notifications et multisite
Grâce à l'architecture de communication, une information provenant d'un équipement protégé peut être remontée sur la plateforme AeroXSense. Le client peut recevoir une notification sur son interface web ou sur son application mobile.
Une supervision adaptée au rôle de chaque utilisateur
Il peut disposer d'un accès lui permettant de suivre les équipements dont il assure l'installation ou la maintenance.
Il peut recevoir les informations concernant uniquement son établissement.
Un responsable national, directeur technique ou directeur d'enseigne peut disposer d'une vision consolidée de plusieurs établissements.
Le multisite
Chaque établissement peut comporter plusieurs tableaux ou armoires protégés. Les équipements peuvent être rattachés à leurs sites respectifs : le responsable local conserve la visibilité sur son établissement, le responsable technique national peut disposer d'une vision globale du parc et l'installateur partenaire peut bénéficier des accès nécessaires au suivi des installations dont il a la charge.
Poser les bonnes questions avant de proposer les options
Une installation n'est terminée que lorsque son fonctionnement global a été vérifié
Limiter la maintenance, conserver la traçabilité
Une installation AeroXSense est conçue pour limiter les opérations de maintenance. Il n'y a pas de bouteille d'extinction sous pression à recharger périodiquement dans le fonctionnement courant du dispositif.
Contrôle visuel
Lors des opérations de maintenance du tableau ou de l'armoire, vérifiez l'état du dispositif, sa fixation, l'état du câble lorsqu'il est présent, l'absence d'obstruction et l'absence de modification importante du coffret depuis l'installation.
Évolution de l'installation
Si des équipements ont été ajoutés ou si l'architecture intérieure a fortement évolué, il peut être nécessaire de vérifier à nouveau le dimensionnement et la diffusion. Les versions supervisées peuvent ajouter un niveau de suivi à distance.
Garantie et traçabilité
Les produits AeroXSense bénéficient d'une garantie commerciale de cinq ans selon les conditions du fabricant. Conservez la traçabilité de la référence posée, du site, du coffret concerné et de la date d'installation.
Une présentation commerciale peut rester très simple
« Votre tableau électrique dispose maintenant d'une protection incendie automatique directement installée dans le volume à risque.
Si un départ de feu apparaît dans ce tableau, le système est conçu pour intervenir automatiquement, y compris lorsqu'aucune personne n'est présente.
Il vient compléter vos protections électriques et vos moyens de lutte contre l'incendie existants. »
Votre rôle ne consiste pas uniquement à vendre un produit
Il consiste à apporter une compétence.
Identifier
Comprendre le besoin du client.
Dimensionner
Choisir correctement la protection et la référence.
Implanter
Déterminer le bon positionnement.
Installer
Réaliser une installation propre.
Intégrer
Proposer les options pertinentes.
Expliquer
Présenter clairement la solution au client.
Sur les installations professionnelles, l'Installateur Partenaire doit aussi savoir identifier lorsqu'un dispositif autonome suffit ou lorsqu'une solution de report, de coupure ou de supervision connectée apporte une valeur supplémentaire.
Les outils du partenaire
AeroXSense met à disposition de son réseau le calculateur de dimensionnement, la documentation technique, les fiches produits, les supports commerciaux, les recommandations de pose, les solutions d'aide au choix ainsi qu'un support technique pour les applications particulières. Pour les projets professionnels ou industriels plus complexes, l'équipe peut accompagner le partenaire dans l'étude de l'installation.
Validez vos connaissances
Pour obtenir la validation Installateur Partenaire Vérifié AeroXSense, le questionnaire porte sur les principaux points de cette formation : fonctionnement, dimensionnement, choix de la référence, positionnement, pose, câble de détection, erreurs à éviter, niveaux d'options et possibilités de supervision professionnelle et multisite.
AeroXSense peut répondre à une installation simple avec une solution totalement autonome. La même technologie peut également s'intégrer dans une architecture professionnelle avec report d'information, supervision, communication radio, notifications et gestion multisite.
C'est cette capacité à adapter le niveau de protection et d'intégration au besoin réel du client qui permet à l'Installateur Partenaire AeroXSense d'apporter une véritable expertise.
Bienvenue dans le réseau des Installateurs Partenaires AeroXSense.
AeroXSense — Une longueur d'avance sur le feu.
