Système de suppression incendie pour armoire électrique
AeroXFireshield détecte et traite automatiquement un départ de feu directement à l’intérieur de l’armoire électrique. La détection thermique linéaire suit les zones à risque tandis que l’aérosol condensé agit au plus près des composants afin de limiter la propagation, les dommages matériels et l’arrêt de production.

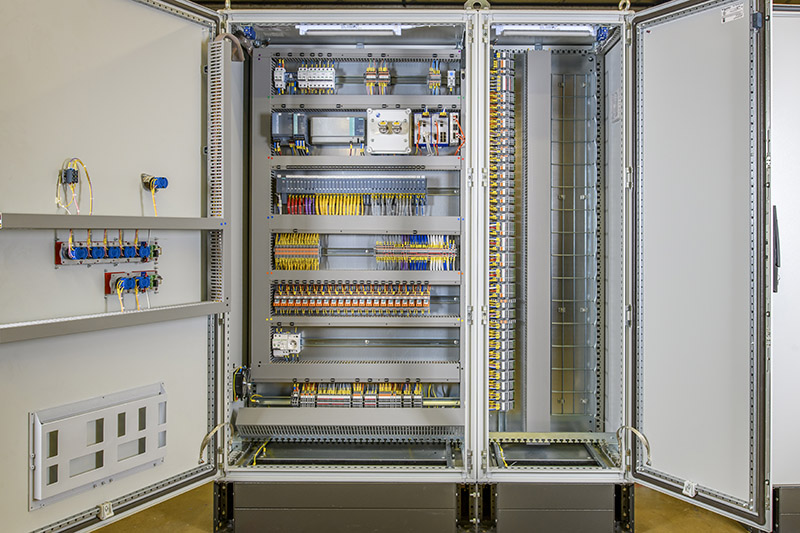

Protection automatique intégrée dans une armoire électrique professionnelle avec détection linéaire adaptée à la géométrie du coffret.
Pourquoi protéger une armoire électrique ?
Une armoire électrique rassemble des organes de puissance, de commande et de protection. Un défaut parfois invisible peut provoquer un échauffement, un arc ou une inflammation et immobiliser une machine, une ligne ou un site entier.
Échauffement d’une connexion
Un serrage insuffisant, une oxydation ou une résistance de contact peuvent générer un point chaud progressif.
Arc électrique ou court-circuit
Une dégradation d’isolant, un défaut de composant ou un arc peut enflammer les matériaux voisins.
Défaillance d’un composant
Alimentation, relais, contacteur, variateur, transformateur ou automate peuvent devenir l’origine du sinistre.
Propagation par les câbles
Les conducteurs et chemins de câbles peuvent transmettre le feu à d’autres compartiments ou équipements.
Environnement contraignant
Poussières, vibrations, humidité, chaleur et atmosphère corrosive accélèrent le vieillissement.
Perte d’exploitation
La destruction d’une armoire stratégique peut arrêter la production bien au-delà du coût du matériel.
Pourquoi agir directement dans l’armoire ?
Protéger l’enveloppe permet d’intervenir au plus près du foyer. La protection globale du local répond à un autre objectif et peut être complémentaire.
Protection dans l’armoire
Détection au-dessus des composants et diffusion dans le volume fermé.
- Action précoce au cœur de l’équipement
- Quantité d’agent adaptée au volume interne
- Limitation du risque de propagation hors de l’armoire
Protection de la salle électrique
Architecture étudiée à l’échelle du local et de l’ensemble des équipements.
- Prise en compte du volume global
- Étude des ouvertures et de la ventilation
- Solution adaptée aux risques présents hors des armoires
Détecter, activer et interrompre la combustion
AeroXFireshield associe une détection thermique linéaire et un générateur d’aérosol condensé autonome.
Surveillance des zones à risque
Le câble thermostensible circule au-dessus des borniers, connexions et composants stratégiques.
Activation thermique
Lorsque la température d’activation est atteinte localement, le système déclenche automatiquement le générateur.
Production de l’aérosol
La formulation solide se transforme en un nuage de particules actives diffusé dans l’enveloppe.
Interruption de la flamme
Les particules agissent principalement sur la réaction chimique en chaîne qui entretient la combustion.
Les conséquences d’un incendie dépassent souvent l’armoire
Un départ de feu électrique peut entraîner des dommages matériels, des délais de remplacement, une perte de production et une immobilisation durable du site.
Une surveillance qui suit réellement les composants
Une sonde ponctuelle mesure la température à un seul endroit. La détection linéaire peut parcourir les différentes zones de l’armoire et réagir au plus près du point chaud.
Au-dessus des borniers
Le câble peut être placé à faible distance des connexions où apparaissent de nombreux échauffements.
Sur plusieurs rangées
Le parcours en S permet de couvrir plusieurs niveaux et de ne pas limiter la surveillance à la partie haute.
Adaptée à la géométrie
La longueur et le tracé peuvent être ajustés aux compartiments, obstacles et zones de puissance.
Des capacités adaptées aux armoires professionnelles et industrielles
Les références sont choisies selon le volume protégé et la configuration réelle. Plusieurs générateurs peuvent être associés pour les grands volumes ou les armoires compartimentées.
Jusqu’à 150 L
Petites armoires de commande, coffrets professionnels et équipements compacts.
Jusqu’à 350 L
Armoires d’automatisme, petits coffrets de puissance et installations techniques.
Jusqu’à 450 L
Armoires électriques de taille intermédiaire et équipements industriels.
Jusqu’à 600 L
Armoires de puissance, process et installations photovoltaïques.
Jusqu’à 750 L
Grandes armoires industrielles ou configurations à forte densité.
Jusqu’à 1 050 L
Grandes enveloppes électriques et armoires techniques critiques.
Jusqu’à 1 200 L
Très grandes armoires ou volumes nécessitant une capacité renforcée.
Au-delà de 1 200 L
Association de plusieurs unités et détection adaptée aux compartiments.
Comment choisir la bonne référence ?
Le volume est nécessaire au calcul, mais il ne suffit pas à garantir une détection rapide ni une diffusion correcte.
Dimensions intérieures
Mesurer la largeur, la hauteur et la profondeur réellement disponibles.
Compartiments et cloisons
Une séparation peut empêcher la chaleur ou l’aérosol de circuler librement.
Ventilation
Les entrées d’air, ventilateurs et extractions influencent la rétention de l’agent.
Densité des équipements
La présence d’obstacles et de câblage peut modifier le parcours de diffusion.
| Configuration | Orientation de gamme | Détection à étudier | Vérifications indispensables |
|---|---|---|---|
| Petite armoire ou coffret professionnel | AX150M à AX350M | Câble au-dessus des principaux borniers | Volume net, largeur, fermeture et place disponible |
| Armoire industrielle intermédiaire | AX450M à AX750M | Plusieurs niveaux ou parcours en S | Compartiments, ventilation, obstacles et zones de puissance |
| Grande armoire électrique | AX1050M à AX1200M | Parcours étendu et zones multiples | Volume, profondeur, densité, ouvrants et circulation de l’aérosol |
| Armoire compartimentée ou très grand volume | Architecture multi-générateurs | Détection distincte par zone si nécessaire | Étude complète de chaque compartiment et logique d’activation |
Quelles armoires électriques protéger ?
La solution peut être intégrée dans de nombreuses enveloppes électriques lorsque le risque, le volume et les conditions d’installation sont compatibles.
Armoires d’automatisme
API, relais, alimentations, cartes et systèmes de commande.
TGBT et puissance
Distribution, départs critiques, protections et jeux de barres.
Photovoltaïque
Coffrets AC/DC, protections, monitoring et armoires de conversion.
IRVE
Armoires de distribution et équipements associés aux bornes de recharge.
Télécoms
Équipements réseau, alimentation secourue et armoires techniques.
Process industriel
Variateurs, automatismes et commandes de machines.
Pompage et traitement de l’eau
Armoires de commande, moteurs, stations et équipements isolés.
CVC et GTB/GTC
Pilotage, ventilation, chauffage, climatisation et supervision.
Marine et portuaire
Armoires soumises à l’humidité, aux vibrations et à la corrosion.
Infrastructures
Transport, logistique, tunnels, sites techniques et équipements critiques.
Data et serveurs
Baies et armoires informatiques compatibles avec une protection localisée.
Machines spéciales
Protection intégrée au plus près de l’équipement de production.
Une technologie conçue et fabriquée par AeroXSense
AeroXSense maîtrise la formulation de son aérosol condensé et fabrique les pastilles génératrices dans ses propres installations. Cette maîtrise permet d’adapter la quantité d’agent, le format des dispositifs et le comportement de diffusion aux petits volumes électriques.
Aérosol, gaz, eau ou extincteur portable ?
Chaque technologie répond à un périmètre différent. Pour une armoire fermée, l’aérosol condensé vise une action automatique, compacte et directement intégrée.
| Critère | AeroXFireshield | Système à gaz centralisé | Eau ou brouillard | Extincteur portable |
|---|---|---|---|---|
| Action automatique dans l’armoire | Oui | Possible avec réseau dédié | Rarement adapté à l’intérieur | Non |
| Bouteille et tuyauterie | Non | Oui | Souvent | Non |
| Intervention au plus près du foyer | Oui | Selon implantation | Variable | Après détection humaine |
| Travaux d’installation | Limités | Importants | Importants | Très limités |
| Protection sans présence humaine | Oui | Oui | Oui selon système | Non |
| Adaptation aux petits volumes | Très favorable | Souvent complexe | Peu adaptée | Dépend de l’opérateur |
De l’analyse à la protection 24 h/24
Approfondir votre projet de protection incendie
Tableaux électriques
Solutions compactes Habitat pour tableaux résidentiels et petits coffrets.
Salles électriques
Architecture globale pour locaux, plusieurs armoires et grands volumes.
Fonctionnement de l’aérosol
Comprendre la génération et l’action du condensé sur la combustion.
Gamme Habitat, Pro, Industrie
Comparer les familles de produits selon le volume et l’application.
Questions fréquentes sur la protection incendie des armoires électriques
Comment protéger une armoire électrique contre l’incendie ?
La prévention associe une conception électrique correcte, une maintenance régulière, la surveillance des échauffements et, lorsque le risque le justifie, une détection et une extinction automatiques intégrées dans l’armoire.
Quel extincteur automatique utiliser dans une armoire électrique ?
Le choix dépend du volume intérieur, de la largeur, des compartiments, de la ventilation, des équipements et du parcours de détection. Une référence ne doit pas être choisie uniquement à partir du volume annoncé.
Peut-on équiper une armoire électrique existante ?
Oui, lorsqu’un emplacement conforme est disponible, que la fermeture reste possible et que le parcours de détection peut couvrir les zones à risque. Une vérification préalable de la configuration est nécessaire.
Pourquoi utiliser une détection thermique linéaire ?
Elle peut suivre plusieurs borniers et composants sur une longueur déterminée. Elle est donc moins dépendante de l’emplacement d’une sonde ponctuelle et peut détecter un échauffement directement à proximité de sa source.
L’aérosol condensé endommage-t-il les équipements électriques ?
Une activation implique toujours une inspection, un nettoyage adapté et une remise en état avant redémarrage. L’objectif prioritaire est d’interrompre le feu et de limiter des dommages beaucoup plus importants.
Le système a-t-il besoin de l’alimentation de l’armoire ?
La version autonome de détection et d’activation thermique ne dépend pas de l’alimentation de l’armoire. Les options de monitoring, de report ou de commande peuvent avoir une architecture différente.
Comment protéger une armoire compartimentée ?
Chaque compartiment doit être étudié comme une zone pouvant limiter la détection et la diffusion. Plusieurs parcours de câble ou plusieurs générateurs peuvent être nécessaires.
Peut-on protéger une armoire ventilée ?
Oui dans certaines configurations, mais les ventilateurs et ouvertures influencent la concentration de l’agent. Leur arrêt, leur obturation ou une capacité adaptée peuvent devoir être étudiés.
Quelle maintenance faut-il prévoir ?
Les contrôles visuels, la vérification des fixations, du câble de détection, de l’intégrité du produit et de la date de remplacement doivent suivre le manuel d’utilisation et le plan de maintenance du site.
Peut-on protéger une armoire photovoltaïque ?
Oui lorsque le volume, la géométrie, les compartiments et la ventilation sont compatibles. Les risques DC, les batteries éventuelles et les équipements de conversion doivent être identifiés séparément.
Peut-on protéger un TGBT ?
Oui, mais un TGBT peut comporter plusieurs cellules et des volumes séparés. Une étude de chaque compartiment, des jeux de barres, des départs et de la logique d’activation est nécessaire.
Quelle différence entre protéger l’armoire et protéger la salle ?
La protection de l’armoire agit directement dans l’enveloppe. La protection de la salle traite le volume global et les risques situés à l’extérieur des armoires. Les deux solutions peuvent être complémentaires.
Vous avez une armoire électrique à protéger ?
Transmettez-nous les dimensions intérieures, des photographies, le nombre de compartiments, la ventilation et la liste des principaux équipements. Nous déterminerons la référence, le parcours de détection et l’architecture adaptés.
