Sistema de extinción de incendios para un cuadro eléctrico
AeroXFireshield detecta un inicio de incendio directamente en el interior del cuadro eléctrico y libera automáticamente un agente extintor de aerosol condensado lo más cerca posible del foco. La gama Habitat ofrece a electricistas y distribuidores una solución compacta, sin agua ni cilindros presurizados, adecuada para cuadros eléctricos y pequeños envolventes.
Protección automática instalada directamente en el interior del cuadro eléctrico, con detección térmica lineal situada por encima de los componentes y conexiones que deben supervisarse.
Un incendio puede iniciarse en un espacio cerrado y poco visible
El cuadro contiene conexiones eléctricas, dispositivos de protección y componentes. Un fallo localizado puede iniciarse detrás de la tapa, evolucionar sin ser visible de inmediato y propagarse a los cables, los materiales cercanos o el edificio.
Sobrecalentamiento en una conexión
Un apriete incorrecto, una conexión degradada o una resistencia de contacto pueden provocar un aumento progresivo de la temperatura.
Arco eléctrico o cortocircuito
Un aislamiento defectuoso, un componente dañado o un arco eléctrico pueden provocar un incendio cerca de materiales combustibles.
Propagación fuera del envolvente
Si el incendio no se extingue rápidamente, puede propagarse a los conductores, las canaletas, las paredes y los equipos cercanos.
Actuar lo más cerca posible del foco permite limitar la propagación antes de que el incendio salga del cuadro.

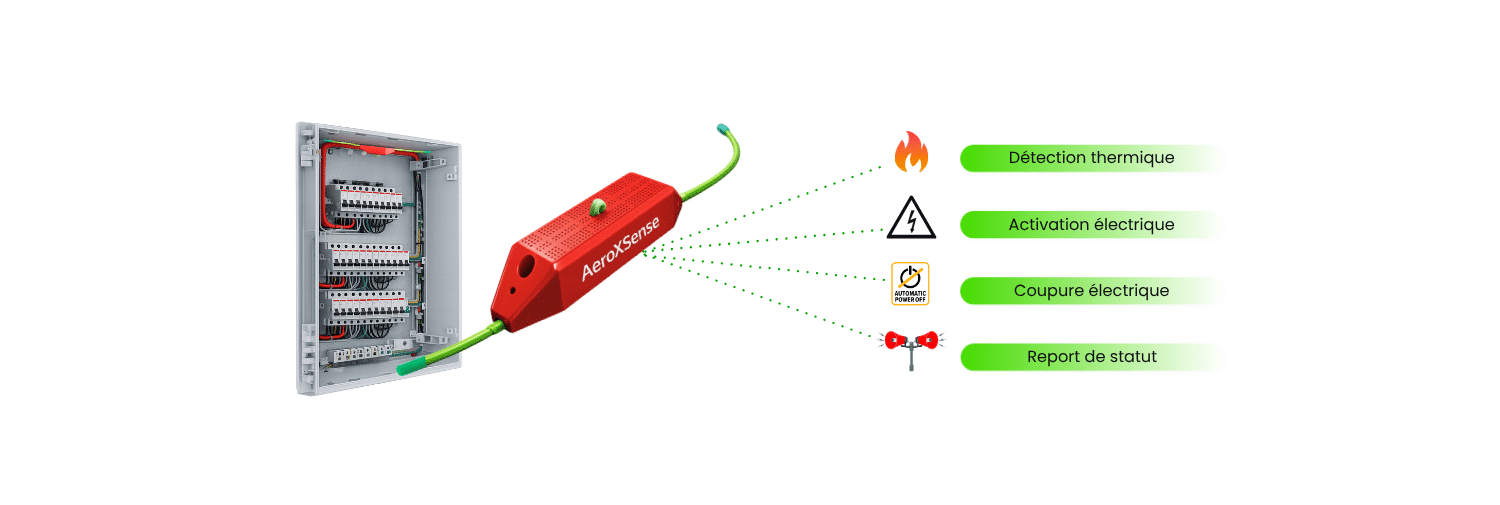

Detectar, activar y extinguir lo más cerca posible del foco
AeroXFireshield combina una detección térmica lineal con un generador de aerosol condensado. El sistema actúa localmente en el interior del cuadro eléctrico.
Detección térmica
El cable termosensible se coloca por encima de las conexiones y los componentes que deben supervisarse.
Activación automática
Cuando se alcanza el umbral de temperatura establecido, el sistema activa el generador sin intervención humana.
Generación del aerosol
La formulación sólida genera una nube de partículas activas que se dispersan por el interior del cuadro.
Extinción de la llama
El aerosol actúa principalmente sobre la reacción química que mantiene la combustión, provocando la extinción de la llama.
Cuatro tamaños para adaptarse a las anchuras de cuadro más habituales
Los modelos Aero-X05, Aero-X13, Aero-X23 y Aero-X33 están diseñados para pequeños envolventes eléctricos. La elección depende primero de la anchura que debe protegerse y, después, del número de filas, el volumen interior y el espacio disponible en la parte superior.
Cuadros muy compactos
Formato diseñado para pequeños cuadros o envolventes con una anchura útil aproximada de cuatro módulos.
Cuadros compactos
Recomendado para cuadros de aproximadamente ocho módulos, según el volumen y la configuración interior.
Cuadros eléctricos habituales
Formato diseñado para cuadros de unos doce módulos, muy habituales en viviendas y pequeños locales comerciales.
Cuadros eléctricos extraanchos
Recomendado para cuadros de aproximadamente dieciocho módulos cuando debe cubrirse toda la anchura.
La gama Habitat cubre los principales tamaños de cuadros eléctricos, desde pequeños envolventes hasta cuadros de dieciocho módulos.
¿Cómo elegir el dispositivo de extinción automática adecuado para un cuadro eléctrico?
Un dispositivo demasiado corto puede no cubrir toda la anchura, mientras que una elección basada únicamente en el volumen puede dejar sin supervisión determinadas filas o zonas de conexión.
Anchura del cuadro
La longitud del producto debe corresponder a la anchura de las filas y de la zona eléctrica que debe protegerse.
Número de filas
El sistema de detección debe supervisar las distintas zonas de riesgo y no limitarse a una sola fila.
Volumen interior
La capacidad del dispositivo debe ser compatible con el volumen cerrado en el que se difundirá el aerosol.
Espacio de instalación disponible
El producto debe poder instalarse en la parte superior del cuadro sin impedir el cierre de la tapa ni interferir con otros equipos.
| Anchura del cuadro | Referencia orientativa | Comprobaciones adicionales |
|---|---|---|
| Aproximadamente 4 módulos | Aero-X05 — 6 cm | Volumen interior, espacio superior y recorrido de detección. |
| Aproximadamente 8 módulos | Aero-X13 — 13 cm | Número de filas, componentes incluidos y anchura real del envolvente. |
| Aproximadamente 12 módulos | Aero-X23 — 23 cm | Cobertura de la anchura, volumen y presencia de zonas separadas. |
| Aproximadamente 18 módulos | Aero-X33 — 33 cm | Anchura total, profundidad, filas y configuraciones disponibles. |
La anchura en módulos sirve como guía de selección, pero no sustituye la comprobación del volumen y de la distribución interior.
Una instalación sencilla que debe tener en cuenta las zonas que deben protegerse
La rapidez de instalación no debe llevar a una colocación arbitraria. El producto y el cable termosensible deben instalarse de acuerdo con el manual de uso y la configuración del cuadro.
Preparar la superficie
- Cortar y asegurar la alimentación eléctrica
- Abrir el cuadro y comprobar el espacio disponible
- Limpiar y desengrasar la zona de fijación
Instalar en la parte superior
- Respetar la orientación de instalación indicada
- No obstruir la salida del aerosol
- Comprobar que la tapa cierre correctamente
Cubrir las zonas de mayor riesgo
- Priorizar la detección sobre las conexiones
- Tener en cuenta todas las filas relevantes
- Comprobar las fijaciones antes de restablecer la alimentación

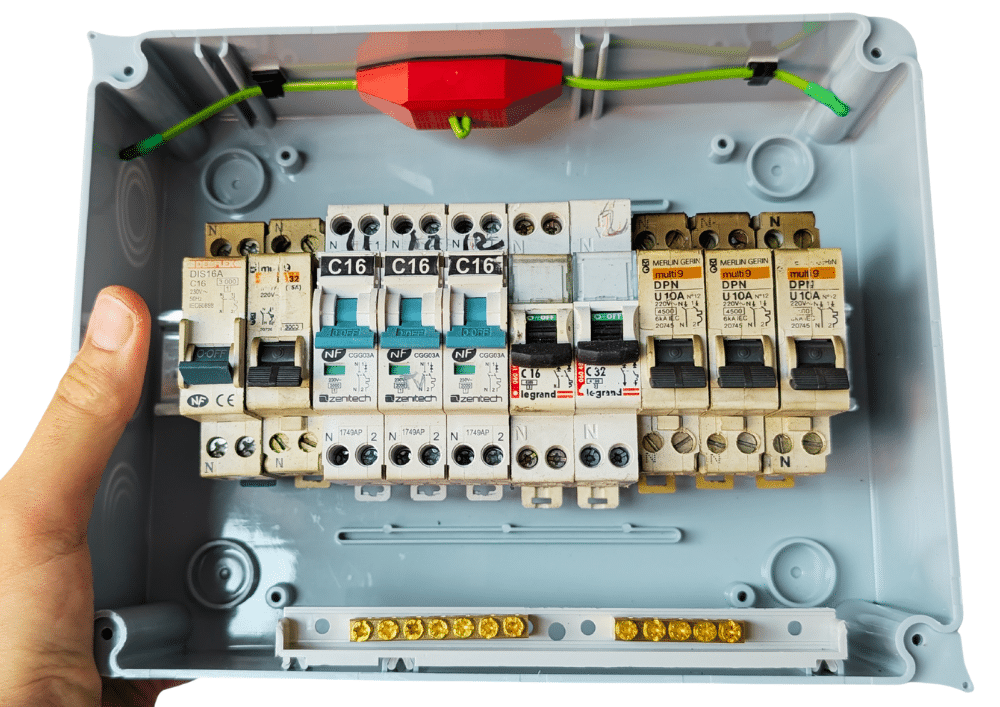

Ejemplo de instalación en la parte superior de un cuadro eléctrico, con una disposición adaptada a la anchura que debe protegerse.
¿Cuándo recomendar una protección para el cuadro eléctrico?
AeroXFireshield puede integrarse en distintas etapas del recorrido del cliente, desde la venta en tienda hasta un proyecto de reforma o la instalación de nuevos equipos eléctricos.
Al sustituir un cuadro eléctrico
Añadir la protección automática contra incendios al presupuesto de reforma, tanto si se trata de una mejora de seguridad como de la instalación de un cuadro secundario.
Como complemento del material eléctrico
Asesorar al cliente según la anchura de su cuadro eléctrico y enviar las configuraciones poco habituales a AeroXSense para su validación.
Para pequeños envolventes compatibles
Algunos pequeños conjuntos pueden corresponder a la gama Habitat. Los volúmenes mayores deben orientarse hacia la gama Pro.
Para cuadros y envolventes aguas arriba
La gama Habitat puede ser adecuada para un pequeño cuadro eléctrico asociado. Los armarios técnicos y envolventes corresponden generalmente a las gamas Pro o Industria.
¿Cuándo pasar a una protección Pro o Industria?
La gama Habitat está diseñada para cuadros y pequeños envolventes. Cuando aumentan el volumen, la geometría o la criticidad, debe considerarse una solución diseñada para armarios o locales eléctricos.
Sistema de extinción de incendios para armarios eléctricos
Elija la gama Pro o Industria si el equipo supera las características habituales o requiere una detección más amplia.
- Instalación fotovoltaica de mayor capacidad o estación de recarga
- Armario de control o autómata
- Varios compartimentos o filas separadas
- Necesidad de detección lineal personalizada
- Reporte de estado, corte o monitorización
Sistema de extinción de incendios para un local eléctrico
Cuando se trata de proteger un local, varios armarios o un espacio técnico completo, el proyecto requiere una arquitectura industrial adaptada a la escala del recinto.
- Local eléctrico o sala técnica
- Conjunto de varios armarios o cuadro general de baja tensión
- Gran volumen y arquitectura compleja
- Alta criticidad para la continuidad de la actividad
- Estudio de difusión y concentración global
Los envolventes de mayor volumen requieren una solución Pro o Industria y un recorrido de detección adaptado a su geometría.
AeroXSense domina el núcleo de la tecnología de extinción
AeroXSense posee su propia formulación de aerosol condensado y fabrica en sus instalaciones de Perpiñán las pastillas que generan el aerosol. Este dominio interno permite adaptar la masa, el formato y el comportamiento del agente extintor a productos compactos diseñados para cuadros eléctricos.
El agente extintor es fabricado por AeroXSense en sus instalaciones de los Pirineos Orientales.
Comprender, elegir e instalar su sistema
Consulte recursos adicionales para distribuidores, electricistas e instaladores.
Cómo funciona el aerosol
Comprender cómo se genera el aerosol condensado y cómo interrumpe la reacción química de la llama.
Comprender la tecnologíaManual de uso
Consulte las instrucciones de preparación, instalación y control del cuadro eléctrico.
Leer el manualLas tres gamas de productos
Compare las aplicaciones Habitat, Pro e Industria según el proyecto y el tipo de equipo.
Comparar las gamasConvertirse en socio
Obtenga las condiciones, la documentación y la información comercial.
Convertirse en distribuidorSistema automático de extinción de incendios para cuadros eléctricos
¿Cómo funciona un sistema de extinción de incendios para un cuadro eléctrico?
El sistema detecta un aumento de temperatura en el cuadro, activa automáticamente un generador y libera un aerosol condensado. El agente actúa principalmente sobre la reacción química de la llama.
¿Qué modelo debo elegir para mi cuadro eléctrico?
La elección depende de la anchura del cuadro, el número de módulos, el número de filas, el volumen interior y el espacio de instalación disponible. Las configuraciones de 4, 8, 12 y 18 módulos se ofrecen como orientación general.
¿Puede la gama Habitat proteger un cuadro eléctrico profesional?
Sí, cuando se trata de un pequeño cuadro o envolvente cuya anchura, volumen y configuración sean compatibles. Los equipos más grandes o complejos deben orientarse hacia la gama Pro o Industria.
¿Este dispositivo sustituye a un extintor portátil?
No. AeroXFireshield proporciona una protección automática y localizada. No sustituye las medidas de primera intervención, las obligaciones reglamentarias ni los procedimientos contra incendios del emplazamiento.
¿Se necesita alimentación eléctrica para activar la gama Habitat?
El mecanismo de detección y activación de la versión autónoma no depende de la alimentación del cuadro. No obstante, consulte el manual de uso del modelo instalado para conocer su configuración exacta.
¿Dónde debe instalarse el dispositivo en el cuadro?
Generalmente se instala en la parte superior, respetando la orientación indicada y sobre una superficie limpia y preparada. La salida no debe quedar obstruida y la detección debe cubrir las zonas de mayor riesgo.
¿Puede protegerse un envolvente fotovoltaico con la gama Habitat?
Algunos envolventes pequeños pueden ser compatibles. Los envolventes de mayor tamaño, ventilados, compartimentados o con varias zonas de conexión deben evaluarse con las gamas Pro o Industria.
¿Qué solución debe utilizarse para un armario eléctrico?
Los armarios eléctricos corresponden generalmente a las gamas Pro o Industria, que ofrecen una detección lineal más amplia y capacidades adaptadas a volúmenes mayores.
¿Qué solución debe utilizarse para un local eléctrico?
Un local eléctrico requiere un estudio a escala del recinto, con un diseño industrial que tenga en cuenta el volumen total, los armarios existentes, la ventilación y los objetivos de protección.
¿Qué debe hacerse después de la activación del sistema?
El sistema debe permanecer sin tensión hasta que sea inspeccionado. Antes de volver a ponerlo en servicio deben identificarse las causas del incendio, revisarse el equipo y limpiarse la zona conforme a los procedimientos aplicables.
¿Tiene un cuadro eléctrico o un envolvente que proteger?
Envíenos la anchura, las dimensiones interiores, el número de filas y algunas fotografías. Le orientaremos hacia la gama Habitat o hacia una solución Pro si la configuración lo requiere.
