Vérifier la référence
La largeur du coffret, son volume intérieur et le nombre de rangées ou de zones à risque conditionnent le choix du dispositif.
Installation AeroXFireshield
Mode d’emploi et conseils pour une installation conforme
Consultez la notice interactive avant toute intervention. Retrouvez les principales étapes de préparation, de pose et de contrôle des dispositifs AeroXFireshield destinés aux tableaux, coffrets et armoires électriques.
Couper l’alimentation
Respecter le dimensionnement
Positionner en partie haute
À lire avant la pose
La référence, l’implantation et le parcours de détection doivent être adaptés
au coffret et aux zones à risque.
1. Sécuriser
Mettre l’installation hors tension avant l’ouverture et l’intervention.
2. Préparer
Identifier la zone de pose et nettoyer soigneusement le support.
3. Installer
Respecter le sens, la hauteur et le parcours de détection indiqués.
4. Contrôler
Vérifier la tenue, le dégagement et la conformité avant fermeture.
Notice interactive
Consultez le mode d’emploi complet
Feuilletez la notice en ligne, utilisez le zoom pour examiner les schémas et ouvrez le lecteur en plein écran pour une lecture plus confortable.
Mode d’emploi AeroXFireshield
Instructions de choix, d’implantation, de pose et de contrôle
Afficher en plein écran
Les visuels ci-dessous constituent des repères rapides. La notice interactive
reste le document à consulter pour connaître l’ensemble des consignes applicables.
Avant de commencer
Trois vérifications indispensables
Une installation efficace commence par le bon choix de référence et par l’identification précise de la configuration à protéger.
Définir l’implantation
Repérez une surface propre en partie haute et assurez-vous que la diffusion du dispositif ne sera pas obstruée.
Repérer les zones à risque
Les connexions, borniers et composants susceptibles de chauffer doivent être couverts par l’implantation de la détection prévue.
Pose pas à pas
Les principales étapes d’installation
Cette synthèse visuelle facilite la préparation de l’intervention. Suivez toujours les indications détaillées de la notice correspondant à votre gamme.

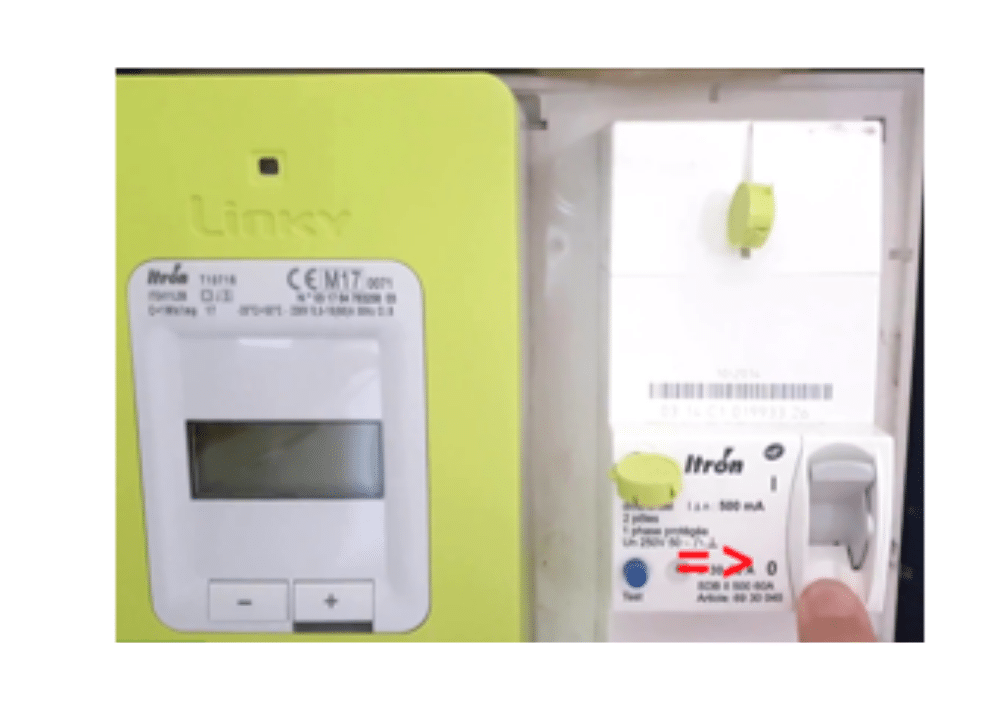

01Coupez et sécurisez l’alimentation électrique
Avant toute ouverture du tableau ou du coffret, mettez l’installation hors tension et appliquez les procédures de sécurité adaptées à votre intervention.
Important : n’intervenez jamais dans un coffret sous tension.

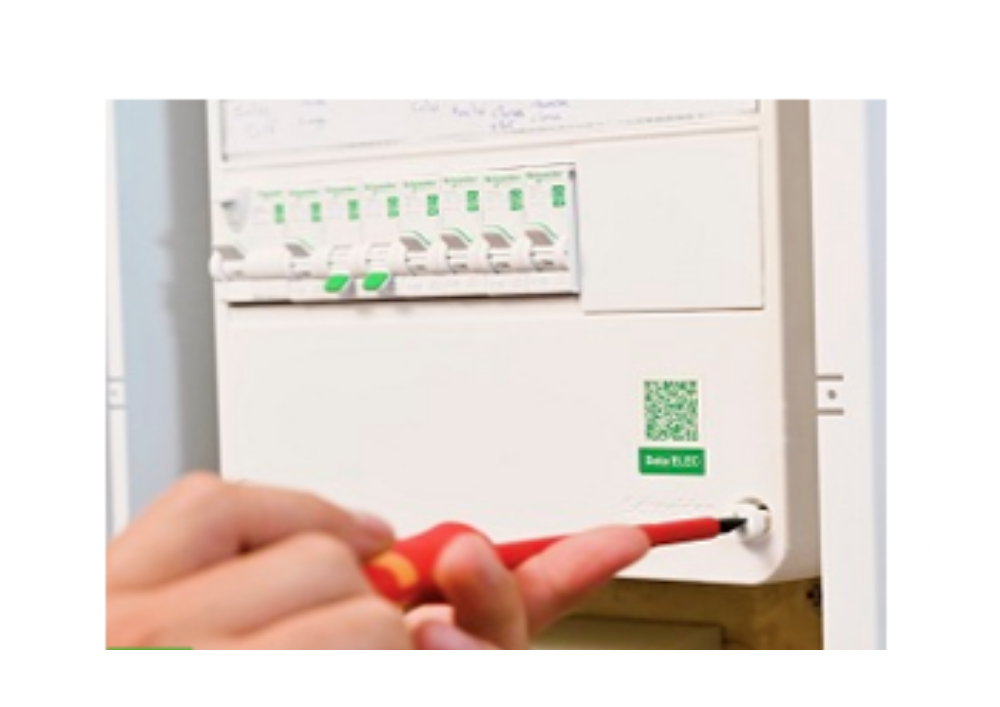

02Ouvrez le coffret et contrôlez l’espace disponible
Déposez le capot afin de visualiser les rangées, les zones de connexion et la surface prévue pour recevoir le dispositif.
Vérifiez que le produit et la détection ne gêneront ni la fermeture du capot,
ni l’accès aux organes électriques.

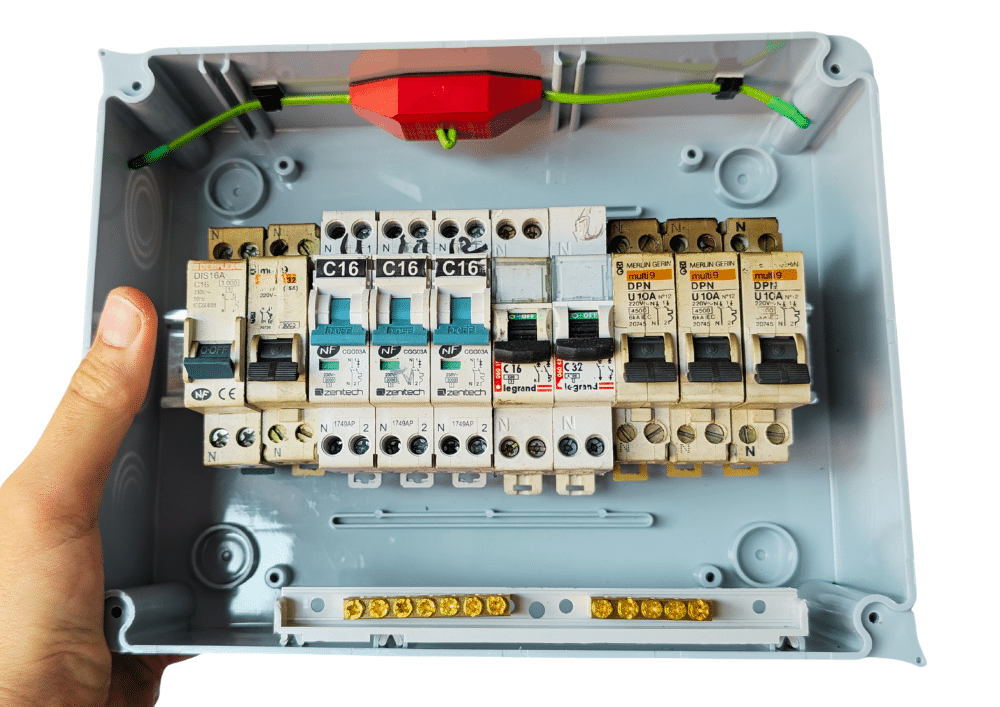

03Nettoyez le support et positionnez le dispositif
Dégraissez soigneusement la surface de collage, laissez-la sécher, puis positionnez AeroXFireshield en partie haute dans le sens indiqué par la notice.
Une surface propre, sèche et adaptée est indispensable à la bonne tenue
des éléments adhésifs.
04Finalisez la pose et renseignez le suivi
Après les contrôles de positionnement, complétez l’étiquette de suivi, apposez-la à l’emplacement prévu et refermez correctement le coffret.
Avant la remise sous tension, effectuez un contrôle visuel complet
de l’installation et de la fermeture.

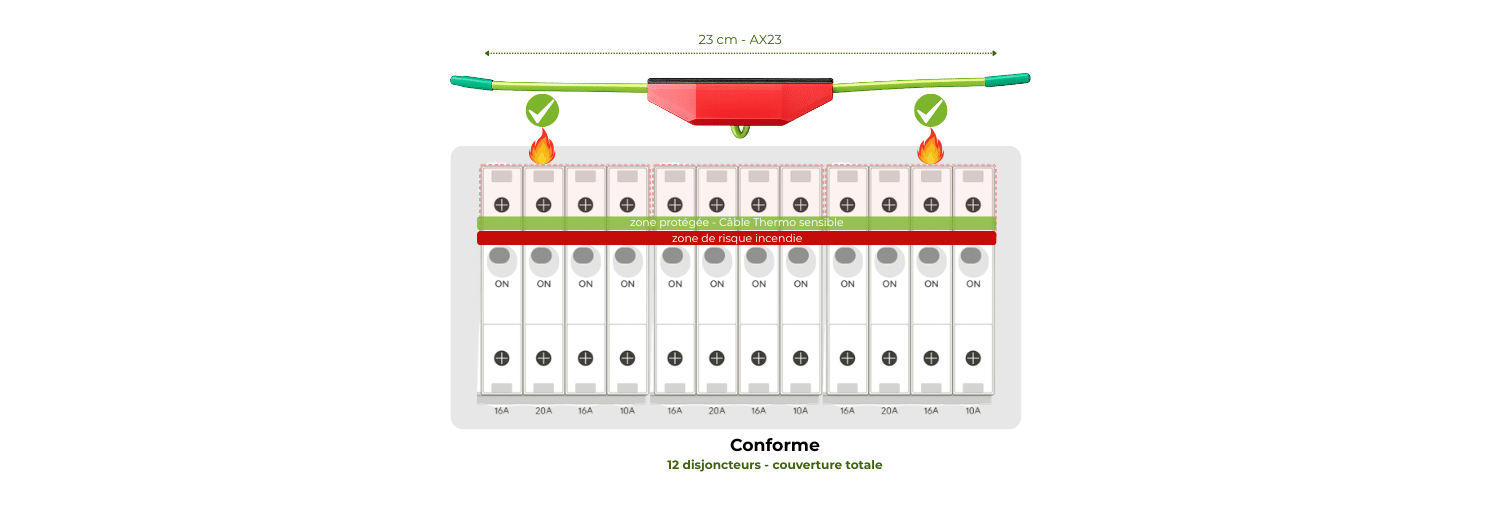

Contrôle visuel
Installation conforme : les points à vérifier
Le dispositif doit être correctement orienté, solidement fixé et positionné de manière à protéger la largeur et les zones sensibles du coffret.
✓ Installation conformeÀ rechercher
Une implantation cohérente avec la référence et la configuration du tableau.
- Pose en partie haute et dans le sens prévu
- Surface de fixation propre et correctement préparée
- Diffusion dégagée et capot pouvant se refermer
- Détection couvrant les zones identifiées dans la notice

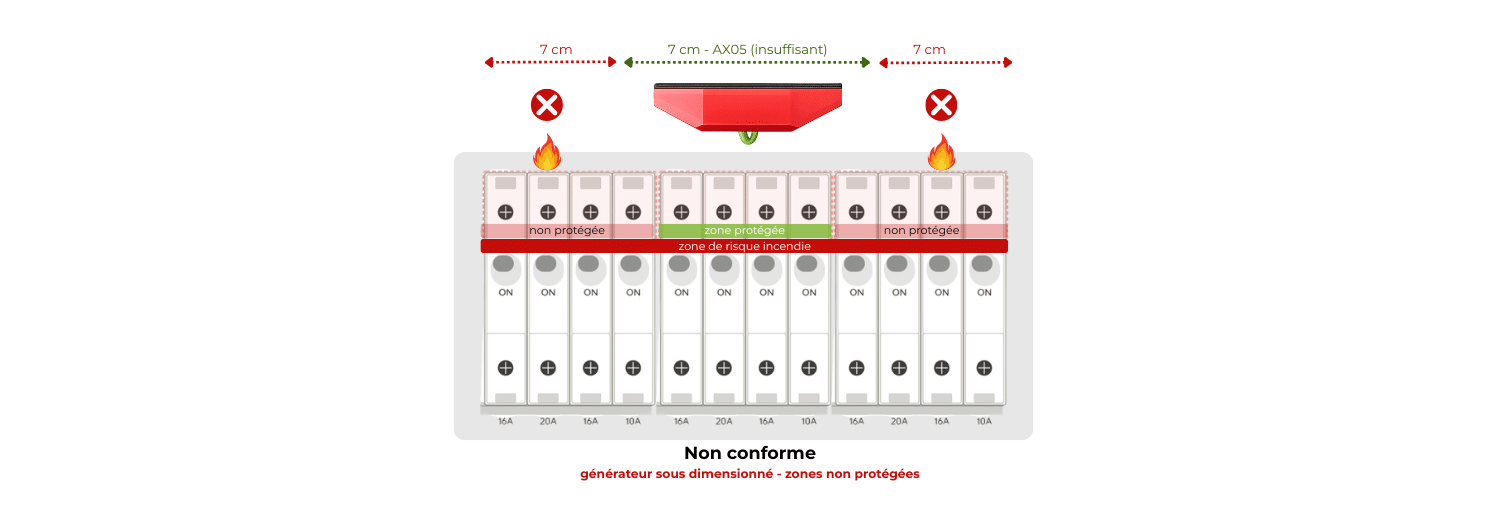

× À éviterErreurs courantes
Une mauvaise implantation peut réduire la rapidité de détection ou gêner la diffusion.
- Produit trop bas ou décalé par rapport aux zones à protéger
- Mauvais sens de montage ou obstruction de la sortie
- Support poussiéreux, gras, humide ou inadapté
- Référence choisie sans tenir compte de la largeur et du volume
Choisir avant d’installer
Le dimensionnement ne repose pas uniquement sur le volume
Le choix de la référence tient également compte de la largeur du coffret, du nombre de rangées et de la répartition des zones à risque.
Largeur à couvrir
La longueur du dispositif doit permettre une implantation cohérente sur la largeur utile du tableau ou du coffret.
Nombre de rangées
La détection doit prendre en compte les différentes zones où se trouvent les connexions et les composants exposés.
Volume intérieur
La capacité extinctrice de la référence sélectionnée doit être compatible avec le volume fermé à protéger.
Pour aller plus loin
Documents et informations complémentaires
Retrouvez le fonctionnement de la technologie, les applications par type d’installation et les solutions adaptées à vos projets.
Fonctionnement
Comprendre la détection et l’action de l’aérosol condensé.
DécouvrirTableaux électriques
Voir les solutions compactes destinées aux tableaux et petits coffrets.
Voir les applicationsArmoires électriques
Découvrir les configurations Pro et Industrie avec détection linéaire.
Voir les solutionsAssistance
Poser une question sur le choix, l’implantation ou l’installation.
Contacter l’équipeQuestions fréquentes
Avant la pose de votre dispositif
Comment choisir la bonne référence StickerPro ?
Prenez en compte la largeur du tableau ou du coffret, son volume intérieur, le nombre de rangées et la localisation des zones à risque. Consultez le catalogue et la notice ; en cas de doute, demandez une validation de dimensionnement.
Où doit être placé le dispositif ?
Il est généralement implanté en partie haute du volume à protéger, dans le sens indiqué par la notice, sur une surface compatible et correctement préparée. Son positionnement ne doit pas gêner la fermeture ni obstruer la diffusion.
Pourquoi faut-il nettoyer et dégraisser la surface ?
La poussière, la graisse ou l’humidité peuvent réduire l’adhérence des fixations. Le support doit être propre, sec et adapté avant la pose.
Que faire si le coffret comporte plusieurs rangées ?
Le parcours de détection doit être étudié pour couvrir les différentes zones à risque. Selon la configuration, une référence différente ou une longueur de détection adaptée peut être nécessaire.
Qui contacter pour valider une installation particulière ?
Utilisez la page Contact en joignant, si possible, les dimensions intérieures, la largeur, le nombre de rangées et des photographies du coffret ou de l’armoire.
Un doute sur la référence ou l’implantation ?
Transmettez-nous les caractéristiques de votre tableau, coffret ou armoire. Notre équipe vous orientera vers la documentation et la configuration adaptées.
